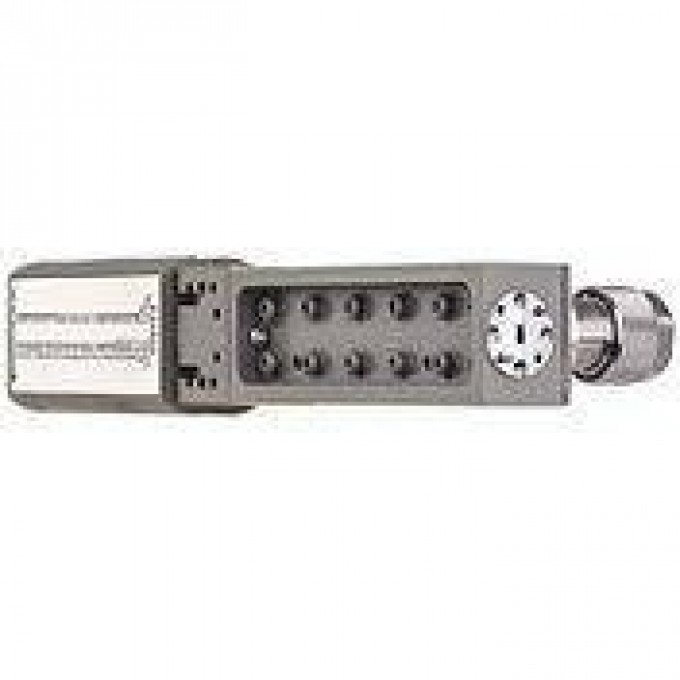

KEYSIGHT E8486A Волноводный преобразователь мощности 326703

Keysight E8486A Волноводный преобразователь мощности от Keysight — оборудование класса Осциллографы, анализаторы, измерители, сочетающее прочность и точность. Компания Keys-Russia.ru обеспечивает поставки оборудования, соответствующего международным стандартам

Наши преимущества:

• Поставляем исключительно оригинальные изделия
• Оптимальные цены благодаря прямым закупкам
• Минимальные сроки доставки за счет прямых поставок
• Полное сопровождение: от консультации до запуска
• Оперативная обработка заявок и доставка по РФ

Ключевые возможности и технические характеристики

• Диапазон частот: от 60 ГГц до 90 ГГц
• Диапазон измерения мощности:– опция 100: от 1 мкВт до 100 мВт (от –30 дБм до +20 дБм)– опция 200: от 1 нВт до 100 мВт (от –60 дБм до +20 дБм)
• Максимальное значение КСВ:– опция 100: менее 1,06– опция 200: менее 1,28
• Фланцевый разъем UG-387/U (модифицированный), EIA WR-12

ОписаниеСовместимость с измерителями мощности компании KeysightВолноводные преобразователи мощности компании Keysight полностью совместимы с измерителями мощности Keysight серий EPM (модели E4418B, E4419B, N1913A, N1914A), EPM-P (модели E4416A и E4417A) и P (модели N1911A и N1912A). Модели преобразователей V8486A и W8486A, кроме того, совместимы со снятыми с производства моделями измерителей мощности 435B, 436A, 437B, 438A, 70100A, E1416A, E4418A и E4419A.Лучшие в своем классе характеристики по КСВПри измерении ВЧ и СВЧ мощности основной причиной погрешности измерений является рассогласование преобразователя мощности и источника сигнала. Волноводный преобразователь мощности Keysight E8486A имеет величину КСВ на уровне 1,06 (обратные потери более 30 дБ), что позволяет уменьшить погрешность измерений, вызываемую рассогласованием.Калибровка сигналом 50 МГцДля упрощения калибровки с использованием измерителя мощности волноводные преобразователи мощности компании Keysight оснащены портом для подачи калибровочного сигнала с частотой 50 МГц. Это дает возможность устранить разброс результатов при проведении измерений с помощью разных сочетаний измерителей и преобразователей мощности, а также уменьшить температурную погрешность. Кроме того, это позволяет обеспечить прослеживаемость до эталонов Национального института стандартов и технологии США (NIST) при измерениях в миллиметровом диапазоне частот.Высокая надежностьВ волноводных преобразователях мощности компании Keysight используется хорошо зарекомендовавшая себя технология на основе интегрального диода с модифицированным барьером (MBID), которая также применяется в других преобразователях мощности Keysight и поддерживает работу преобразователя в квадратичной области передаточной характеристики диода при определении истинного среднего значения мощности сигналов.
