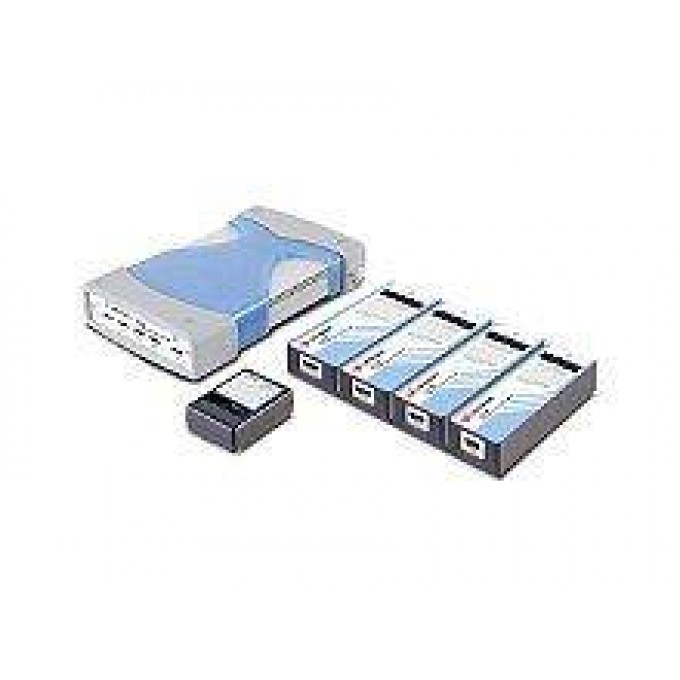

KEYSIGHT N1125A Анализатор граничного сканирования x1149 326696

Keysight N1125A Анализатор граничного сканирования x1149 от Keysight — промышленное оборудование из категории Осциллографы, анализаторы, измерители, отличающееся надежностью и соответствием современным стандартам. Компания Keys-Russia.ru обеспечивает поставки оборудования, соответствующего международным стандартам

Почему выбирают нас:

• Профессиональная помощь в выборе и эксплуатации
• Короткие сроки поставки благодаря прямым контрактам
• Только оригинальная продукция от производителей
• Честная стоимость без скрытых платежей
• Быстрая обработка заказа и отгрузка по всей России

Ключевые возможности и технические характеристикиОсновные характеристики

• 4 порта для тестирования (Test Access Port, TAP)
• Частота сигнала синхронизации (Test Clock, TCK) 22,5 МГц
• 9 портов ввода-вывода общего назначения (General-Purpose I/O, GPIO) на каждый порт TAP
• Технология расширенного тестового покрытия (Cover-Extend Technology, CET) — быстрое расширение области тестирования на компоненты, лежащие за пределами цепей граничного сканирования

Основные функциональные возможности

• Лучший в своем классе пользовательский интерфейс
• Возможность контроля напряжения
• Формирование отчетов о неисправностях на уровне контактов
• Функция внутрисхемного программирования

Программные приложения

• Встроенный компоновщик цепей сканирования
• Бесплатная проверка корректности файлов языка описания граничного сканирования (BSDL)
• Поддержка технологии проверки и отладки процессоров Intel® Silicon View (Intel® SVT)

ОписаниеАнализатор граничного сканирования x1149 представляет собой универсальный инструмент для инженеров, позволяющий выполнять структурное тестирование печатных плат с установленными компонентами (PCBA), в частности, выявлять наличие разрывов и коротких замыканий. С помощью анализатора x1149 можно осуществлять также внутрисхемное программирование различных устройств, таких как сложные программируемые логические интегральные схемы (FPGA и CPLD).Кроме того, анализатор x1149 позволяет программировать программируемые постоянные запоминающие устройства (ППЗУ, PROM), а также выполнять тестирование устройств памяти, в том числе, синхронной динамической памяти с произвольным доступом и удвоенной скоростью передачи данных (DDR SDRAM).Анализатор x1149 полностью совместим со стандартом граничного (или периферийного) сканирования IEEE 1149.1, за счет чего он способен обеспечить тестирование большинства печатных плат с устройствами граничного сканирования. Кроме того, инновационная технология расширенного тестового покрытия Cover-Extend Technology (CET) позволяет расширить область тестирования на разъемы, соединители и другие компоненты, не поддерживающие стандарт IEEE1149.1. Анализатор Keysight x1149 поддерживает также стандарт IEEE 1149.6 для дифференциальных цепей со связью по переменному току.Благодаря встроенному компоновщику цепей сканирования анализатор x1149 обеспечивает возможность объединения несколько цепей в одну.В настоящее время анализатор граничного сканирования Keysight x1149 поддерживает технологию проверки и отладки процессоров Intel® Silicon View (Intel® SVT).
