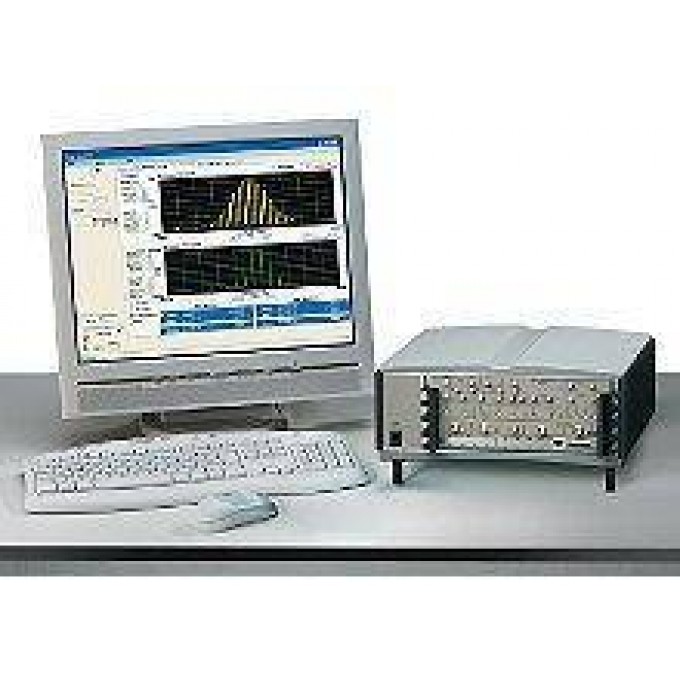

KEYSIGHT Z2090B-170 Система анализа импульсных сигналов радиолокационных систем 327150

Keysight Z2090B-170 Система анализа импульсных сигналов радиолокационных систем от Keysight — оборудование класса Осциллографы, анализаторы, измерители, сочетающее прочность и точность. Компания Keys-Russia.ru поставляет сертифицированные товары напрямую от производителей

Что получает клиент:

• Короткие сроки поставки благодаря прямым контрактам
• Прозрачные условия сотрудничества
• Сопровождение специалистов от подбора до внедрения
• Поставляем исключительно оригинальные изделия
• Быстрое оформление заказа и доставка в любую точку РФ

Ключевые возможности и технические характеристики

• Зависимость длительности импульсов, периода повторения импульсов и частоты следования импульсов от времени, статистика и гистограммы
• Расширенный анализ векторной модуляции с помощью опции VSA
• Диапазон частот 18 ГГц (TDC, с использованием IRM)
• Двухканальный преобразователь «время-данные» (TDC) с дополнительным четырехканальным дигитайзером
• Полоса пропускания: 80 МГц (TDC), 2 ГГц (дигитайзер)
• Неограниченное время захвата с разрешением 50 пс
• Скорость захвата: 1 млн. событий в секунду
• Скорость передачи данных: 25 млн. событий в секунду

ОписаниеВысокоэффективная система анализа импульсных сигналов Keysight Z2090B-170 обеспечивает высокое разрешение и производительность при измерении параметров частоты и временных интервалов импульсных сигналов радиолокационных систем.Высокая эффективность измеренийДвухканальный широкополосный ВЧ модуль опорного сигнала (IRM) с встроенными детекторами и малошумящим генератором опорной частоты 10 МГц с низким значением джиттера объединяет в себе возможности по маршрутизации сигналов, тактовый генератор для измерителя временных интервалов и выходы опорной частоты 10 МГц. Модуль IRM в сочетании с гибкими возможностями внутреннего и внешнего запуска позволяет синхронизировать систему анализа импульсных сигналов и другие измерительные приборы с работой радиолокационной системы.Система анализа импульсных сигналов обеспечивает чрезвычайно высокую эффективность использования памяти и передачи данных за счет применения технологии нулевого «мертвого времени» преобразователя «время-данные» (Time-to-Data Converter, TDC). Сохраняя только точные значения времени для фронта и среза ВЧ импульсов, система анализа импульсных сигналов оптимально использует архитектуру с двойной памятью объемом 4 млн. событий, что позволяет поддерживать практически неограниченную длину захвата на скорости порядка 1 млн. событий в секунду. Высокая точность измерений и разрешение 50 пс обеспечиваются вне зависимости от длины записи.Типовые области применения системы включают анализ импульсных сигналов радиолокационных систем, лидаров и гидролокаторов.Анализ временных интервалов с использованием стандартной системы анализа импульсных сигналов Keysight Z2090B-170

• Зависимость длительности ВЧ импульсов от времени и статистика
• Зависимость периода повторения ВЧ импульсов (PRI) и частоты следования ВЧ импульсов (PRF) от времени и статистика
• Первичные (исходные) данные измерения временных интервалов и частоты в зависимости от времени

Дополнительный четырехканальный дигитайзер для обеспечения частоты дискретизации до 8 Гвыб./с с разрешением 10 бит (Z2090B-171)

• Зависимость огибающей зарегистрированных импульсов от времени
• Измерения мощности импульсов
• Измерение ВЧ мощности входного импульсного ВЧ сигнала

Дополнительная программа векторного анализа сигналов (VSA) для расширенного анализа модуляции (Z2090B-172)

• Измерение частоты импульсной несущей
• Зависимость амплитуды и мощности импульсов от времени

Примечание: Система анализа импульсных сигналов заменяет приборы HP 5371A/5372A и HP 53310A.
