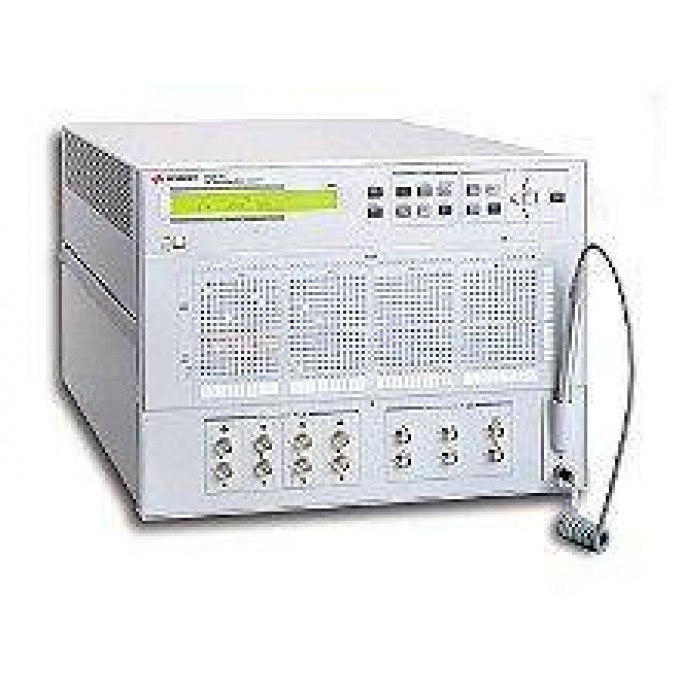

KEYSIGHT B2201A Базовый блок матричного коммутатора с малыми токами утечки, 14 каналов 327165

Keysight B2201A Базовый блок матричного коммутатора с малыми токами утечки, 14 каналов от Keysight — промышленное оборудование из категории Осциллографы, анализаторы, измерители, отличающееся надежностью и соответствием современным стандартам. Компания Keys-Russia.ru специализируется на промышленном оборудовании для любых условий работы

Преимущества работы с нами:

• Поставляем оборудование быстро и без задержек
• Оптимальные цены благодаря прямым закупкам
• Поддержка инженеров и менеджеров на каждом этапе сделки
• Только оригинальная продукция от производителей
• Своевременная отгрузка и логистика по России

Ключевые возможности и технические характеристикиОсновные возможности

• Отображение состояния реле для быстрой проверки и настройки измерений
• Управление с передней панели с помощью клавиатуры и дополнительного светового пера
• Программное обеспечение Keysight EasyEXPERT для автоматизации настройки коммутатора с помощью интуитивно-понятный графический интерфейс пользователя
• Оптимизированные для выполнения измерений ВФХ входы и встроенное ПО EasyEXPERT для компенсации емкости

Измерительные возможности

• Разрешение 10 фА при измерении тока с помощью матричного коммутатора и параметрического анализатора 4156C, B1500A или E5270B с модулем источника/измерителя высокого разрешения (HRSMU)
• Время установления тока менее 2 с (до уровня 300 фА, после перепада 10 В)
• Полоса пропускания 30 МГц (по уровню –3 дБ)
• Развязка каналов 50 ТОм для триаксиальных трактов с малыми токами

Архитектура

• 8 триаксиальных и 6 коаксиальных BNC входов
• Модульная конструкция поддерживает конфигурации x12, x24, x36 и x48
• 14 внутренних измерительных трактов (без мультиплексирования входов)
• Совместимость с интерфейсом проб-карт с малыми токами утечки Keysight B2220A

ОписаниеМатричный коммутатор Keysight B2201A позволяет снизить стоимость испытаний, обеспечивая возможность автоматизации процесса измерения параметров полупроводниковых устройств при незначительном снижении измерительных характеристик параметрических анализаторов. Он поддерживает полную конфигурацию Кельвина и включает до 4 модулей источников/измерителей (SMU) и измеритель емкости, при этом обеспечивается возможность для дальнейшего расширения функций в будущем. Он оснащен 14 входами, каждый из которых имеет свой уникальный внутренний измерительный тракт. Для двух входов может быть использована специальная функция компенсации при измерении емкости. Матричный коммутатор обеспечивает управление с передней панели с помощью клавиатуры или дополнительного светового пера и поддерживает работу с другими приборами, такими как генераторы импульсов.Требования промышленностиПроведение всех параметрических измерений, необходимых для многочисленных тестовых структур на полупроводниковой пластине, может оказаться длительным, трудоемким и дорогостоящим процессом. Учитывая, что цена устройств для конечных потребителей продолжает падать, от разработчиков требуется снижение затрат даже на лабораторные испытания. Использование матричных коммутаторов с полуавтоматическими или полностью автоматическими установками зондового контроля полупроводниковых пластин позволяет автоматизировать параметрические испытания и исключить необходимость ручной перестановки пробников каждый раз, когда требуется протестировать новое устройство. За счет этого можно добиться снижения как времени испытаний, так и их стоимости.Многие из существующих матричных коммутаторов имеют свойственные им ограничения. Например, некоторые матричные коммутаторы ухудшают характеристики параметрических анализаторов при измерении малых токов и становятся «слабым звеном» в цепочке измерений. Матричный коммутатор с недостаточным числом внутренних измерительных трактов не способен поддерживать ни полную конфигурацию Кельвина (4-проводную схему измерения), ни измеритель емкости. Такой коммутатор требует вручную изменять соединения кабелей каждый раз при переходе с измерения вольт-амперных характеристик (ВАХ, IV) на измерение вольт-фарадной характеристики (ВФХ, CV). Наконец, если матричный коммутатор при измерении емкости не обеспечивает компенсацию погрешностей, связанных с длиной измерительного тракта, то результат измерений будет неточным.Высокие характеристики матричных коммутаторов по доступной ценеБазовый блок матричного коммутатора B2201A характеризуется исключительно малыми токами утечки и обеспечивает измерение емкости без ограничений, присущих альтернативным техническим решениям. Способность поддерживать измерения малых значений тока на уровне 10 фA означает, что этот матричный коммутатор не ухудшает рабочих характеристик высокопроизводительного параметрического анализатора. Входы поддерживают полную конфигурацию Кельвина на основе 4 модулей источников/измерителей. Каждый из 14 входов имеет свой уникальный внутренний измерительный тракт, поэтому все они могут использоваться одновременно. В отличие от других технических решений, при использовании этого прибора результат измерения емкости не искажается из-за различий в длине измерительных трактов. Гибкость использования обеспечивается модульной структурой, которая поддерживает конфигурации с 12, 24, 36 или 48 выходами. Полоса пропускания 30 МГц допускает использование измерительных приборов, таких как генераторы импульсов. Управление коммутатором осуществляется с помощью светодиодного дисплея, клавиатуры и дополнительного светового пера.

• Не отставать от производительности современных параметрических анализаторовСовременные параметрические анализаторы имеют очень высокие характеристики. Благодаря способности поддерживать измерения тока с разрешением 10 фA матричный коммутатор B2201A не ухудшает рабочих характеристик высокопроизводительного параметрического анализатора.
• Избежать ограничений производительности при использовании коммутаторовБлагодаря наличию в матричном коммутаторе B2201A 14 внутренних измерительных трактов удается избежать трудоемкого ручного переключения входов. Все входы имеют свои внутренние измерительные тракты, работающие одновременно, что позволяет устранить ограничения, вызываемые необходимостью переключения входов между общими трактами.
• Точное измерение емкостиПри измерении емкости на конечный результат оказывает существенное влияние общая длина измерительного тракта, которая включает длину кабеля и длину внутреннего измерительного тракта коммутатора. При использовании двух входов с разъемами BNC, которые оптимизированы для выполнения измерений емкости, матричный коммутатор B2201A — в отличие от других технических решений — обеспечивает коррекцию ошибок, вносимых длиной сигнального тракта матричного коммутатора, что позволяет выполнять точные измерения емкости.

Возможности и преимуществаСоставные части

• Базовый блок матричного коммутатора с малыми токами утечки B2201A, 14 каналов
• Модуль матричного коммутатора с малыми токами утечки B2211A, 14 каналов

Основные характеристикиСмежные продукты

• Анализатор параметров полупроводников B1500A
• Анализатор параметров полупроводников 4155C
• Прецизионный анализатор параметров полупроводников 4156C
• Базовый блок матричных коммутаторов с фемтоамперными токами утечки B2200A
• Базовый блок матричных коммутаторов с малыми токами утечки E5250A
• Базовый блок для прецизионных измерений с 8 гнездами E5270A
• Параметрические анализаторы серии 41000
